Алюмінієві вікна та дверішироко використовуються в житловій, комерційній, промисловій та багатоповерховій архітектурі, оскільки вони поєднують структурну міцність, гнучкість дизайну, стійкість до погодних умов, низькі вимоги до обслуговування та сумісність із сучасними системами скління. Однак найефективніша характеристика полягає не просто у виборі алюмінію. Серія рами, сорт сплаву, конфігурація отвору, склопакет, термоізоляція, ущільнювачі, фурнітура, обробка поверхні, дренаж і деталі встановлення – все це впливає на кінцеві характеристики готового отвору. У цьому посібнику пояснюється, як ці елементи працюють разом, як порівнювати загальні конфігурації, як узгодити систему з середовищем будівлі та як уникнути помилок у специфікаціях, які можуть знизити комфорт або ефективність обслуговування.
Зміст
Натисніть будь-який розділ, щоб перейти безпосередньо до теми.
Чому вибір матеріалу важливий у сучасних відкриттях
Вікно чи двері — це більше, ніж рамка навколо скла. Він є частиною оболонки будівлі, впливає на те, як люди сприймають внутрішній простір, і повинен працювати в умовах повторюваних циклів відкриття, зміни температури, тиску вітру, дощу, сонячного світла та щоденного прибирання.
Тому вибір матеріалу слід розглядати разом із проектуванням системи. Алюміній є привабливим для архітектурних застосувань, оскільки він пропонує корисне поєднання міцності, стабільності розмірів, гнучкості виготовлення та відносно невеликої ваги конструкції. Він також може бути екструдований у складні секції, що дозволяє дизайнерам і виробникам інтегрувати камери, кишені для скла, дренажні шляхи, ущільнювачі, розташування кріплень та інші функціональні елементи в одну скоординовану профільну систему.
Для житлового проекту це може призвести до тонких оглядових ліній і практичної вентиляції. Для комерційних будівель пріоритети можуть бути зміщені в бік більших скляних площ, повторюваних циклів відкривання, міцнішої фурнітури або жорсткішого контролю руху повітря та води. У прибережному середовищі захист поверхні та стійкість до корозії стають особливо важливими. У регіоні з сильним вітром особливої уваги заслуговують геометрія профілю, армування, вибір скла та кріплення.
Профілі передають навантаження від скління, фурнітури, тиску вітру та робочих сил на конструкцію будівлі.
Рами, ущільнювачі, дренажні канали та скління працюють разом, щоб обмежити небажаний рух повітря та води.
Розміри профілю, оглядові лінії, оздоблення, колір і стиль відкривання впливають на візуальну мову фасаду.
Фурнітура та геометрія рами визначають, наскільки легко блок відкривається, закривається, блокується, провітрюється та залишається вирівняним.
Тому найсильніші системи не визначаються однією ознакою. Ефективність походить від координації. Високоякісний сплав не може компенсувати поганий дренаж. Міцний каркас не може створити надійну герметичність, якщо геометрія стулки неточна. Чудове скло не може подолати погано встановлений периметральний шов. Повну збірку слід розглядати як один інженерний отвір.
Розуміння структурної системи
Основна структурна логіка алюмінієвого отвору проста: екструдовані профілі створюють раму та рухомі секції, скління утримується в спеціальних кишенях, фурнітура розташована в укріплених областях, а ущільнювальні компоненти закривають передбачені проміжки між нерухомими та рухомими частинами.
Що робить систему складною, так це взаємодія між цими елементами. Профіль, який зовні виглядає компактним, може містити кілька внутрішніх камер. Ці камери можуть допомогти з жорсткістю, дренажним маршрутом, розміщенням кріпильних елементів або тепловим розділенням. Тому реальна геометрія профілю може розповісти набагато кориснішу технічну історію, ніж лише видима поверхня.
Стаціонарні рами та робочі секції
Нерухома рама по периметру забезпечує з’єднання між отвором і стіною. Він повинен зберігати свою геометрію, одночасно витримуючи навантаження, що передаються через стулку та скло. На відміну від цього, робочі секції мають балансувати між жорсткістю та рухом. Їхні розміри мають залишатися достатньо стабільними, щоб фурнітура працювала правильно, а ущільнювачі підтримували постійний контакт.
Скління кишені
Кишеня для скла визначає, як скло встановлюється, підтримується, утримується та герметизується. Добре продумана кишеня правильно підтримує скло, залишаючи місце для прокладок, установочних блоків, дренажних засобів і необхідної товщини скла. Перед виготовленням слід завжди перевіряти сумісність між скляним нарощуванням і профільною системою.
Стики та точки з’єднання
Під час візуального порівняння часто не звертають уваги на кутові з’єднання та механічні з’єднання, оскільки вони не є найбільш очевидною частиною готового отвору. Тим не менш, вони можуть впливати на центрування, жорсткість, безперервність ущільнення та довгострокову роботу. Точність різання та точне складання кутів мають значення, особливо коли кілька блоків встановлено на суцільному фасаді.
Однією з корисних звичок для проектних команд є запит на креслення повного розрізу, а не оцінка кадру лише за фотографіями. Розріз може показати глибину профілю, розташування камер, допуск на скління, розташування теплового бар’єру, дренажний шлях, положення прокладки та інтерфейс обладнання в одному вигляді.
Алюмінієві вікна та дверінайкраще розуміти як інженерні вузли. Фраза може здатися простою, але фактична технічна система може суттєво відрізнятися залежно від серії профілів, стилю відкривання, сплаву, скла, теплового дизайну, ущільнень та екологічних вимог.
Як вибір сплаву впливає на продуктивність
Не всі алюмінієві профілі мають однакові механічні характеристики. Родина сплавів і їх відпуск впливають на міцність, текучість, подовження, реакцію на механічну обробку та на те, як профіль може бути розроблений відповідно до певних вимог до навантаження.
Для архітектурних систем найчастіше розглядаються дві категорії: 6063-T5 і 6061-T6. Вони не є взаємозамінними в усіх програмах. Правильний вибір залежить від необхідної геометрії профілю, умов навантаження, способу виготовлення та специфікації проекту.
| Клас матеріалу | Типовий персонаж | Розгляд типового дизайну | Де це може бути корисним |
|---|---|---|---|
| 6063-T5 | Сильна придатність для екструзії профілю з хорошими характеристиками обробки поверхні | Корисно для багатьох звичайних архітектурних профілів і детальних екструзій | Житлові та загальні комерційні системи |
| 6061-T6 | Вища механічна міцність і більший потенціал несучої навантаження | Може підтримувати більш вимогливі структурні вимоги за умови правильної розробки | Більші секції, важче скління або застосування, що потребують більшої структурної потужності |
Міцність – лише один із критеріїв вибору
Міцніший сплав автоматично не створює кращого отвору. Якщо профіль є надмірно важким для його призначеної функції, інші частини системи можуть не стати кращими просто через вищу міцність матеріалу. Необхідно ще оцінити геометрію профілю, товщину стінки, проміжок, відстань між опорами, вагу скла, розташування фурнітури та кріплення.
Більш корисне питання не «Який сплав найміцніший?» але «Який сплав підтримує необхідну конструкцію з відповідною геометрією та виробничою послідовністю?» Ця зміна веде до кращих інженерних рішень, оскільки пов’язує властивості матеріалу з реальними умовами застосування.
Простежуваність і консистенція матеріалу
Для великих проектів важлива узгодженість виробничих партій. Вибраний сплав і відпуск повинні бути чітко визначені в технічній специфікації, а виробничі записи повинні давати змогу відрізнити схвалені матеріали від замінників. Узгодженість особливо важлива, коли обробка профілю, анодування або нанесення покриття виконується в кілька етапів виробництва.
- Дайте визначення сплаву та відпуску:Уникайте використання таких широких термінів, як «високоміцний алюміній» без технічного позначення.
- Установіть відповідність між перетином і навантаженням:Вибір матеріалу та геометрію профілю слід розглядати разом.
- Перегляньте вимоги до виготовлення:Різання, механічна обробка, з’єднання та обробка можуть вплинути на практичні характеристики готового компонента.
- Ведіть записи у відповідності:Технічні характеристики матеріалів повинні відповідати виробничим кресленням і перевірочній документації.
Як працює ряд рам і глибина профілю
Серії рам часто використовуються для опису номінальної ширини або конструкційної групи алюмінієвого профілю. Вони дають покупцям і дизайнерам зручну відправну точку для порівняння, але сам по собі номер серії не визначає повну ефективність вікна чи дверей.
Глибша рама може запропонувати більше внутрішнього простору для камер, скла, ущільнювачів, посилення або терморозривних компонентів. Більш компактний профіль може забезпечити стрункіші візуальні пропорції. Жоден підхід не є універсально кращим. Правильний баланс залежить від будівлі, конфігурації скління, конструктивного прольоту, погодних умов і мети дизайну.
| Дизайн змінна | На що це впливає | Чому це важливо |
|---|---|---|
| Глибина профілю | Жорсткість перетину, розміщення скління, геометрія системи | Більш глибокі секції можуть забезпечити додатковий структурний і функціональний простір |
| Товщина стінки | Локальна жорсткість, поведінка обробки, міцність з'єднання | Невідповідний дизайн секції може створити спотворення або погану апаратну підтримку |
| План камери | Міцність, дренаж, термічна стратегія | Внутрішня геометрія впливає не тільки на зовнішній вигляд |
| Скління кишенькового розміру | Сумісність скла та ущільнення | Рама повинна правильно підтримувати зазначене склопакет |
Чому той самий серіал може працювати по-різному
Два вироби з однаковим позначенням номінальної серії можуть відрізнятися за сплавом, товщиною стінок, конструкцією камери, системою кріплення, конфігурацією скла та конструкцією терморозриву. Тому номери серій слід розглядати як ідентифікатори в системі, а не як універсальні мітки продуктивності.
Для технічної закупівлі та координації дизайну корисно порівнювати креслення розрізів поруч. Це полегшує виявлення відмінностей, про які важко судити лише за назвами продуктів.
Вибір між конфігураціями відкриття
Стиль отвору безпосередньо впливає на вентиляцію, прибирання, оглядові лінії, навантаження обладнання, управління водою та те, як отвір взаємодіє з кімнатою чи фасадом. Відповідна конфігурація починається з використання за призначенням, а не лише із зовнішнього вигляду.
Робота на петлях може забезпечити ефективну вентиляцію та вільну зону відкривання. Це корисно, коли прямий потік повітря та практична робота є пріоритетними.
Розсувні стулки рухаються у власній площині, що може бути корисним, коли зовнішній або внутрішній зазор для поворотної стулки обмежений.
Робота з верхніми петлями може забезпечити вентиляцію, допомагаючи впоратися з невеликим дощем, якщо геометрія отвору та ущільнення сконструйовані належним чином.
Кілька з’єднаних між собою панелей можуть створити широкий отвір, коли проект вимагає більш міцного зв’язку між внутрішнім і зовнішнім просторами.
Створкові системи
Стулкові блоки можуть забезпечити відносно прямий шлях повітряного потоку і зазвичай використовуються там, де важлива вентиляція. Оскільки стулка виступає в напрямку відкривання, дизайнери повинні перевірити розміщення меблів, шляхи циркуляції, доступ для прибирання та досяжність фурнітури.
Розсувні системи
Розсувні блоки часто вибирають там, де бажано заощаджувати простір. Вирівнювання колії, якість ролика, дренаж і зв’язок між рухомою панеллю та рамою є ключовими для безперебійної роботи. Розсувну систему не слід оцінювати лише за тим, наскільки плавно рухається новий зразок у виставковому залі; довгострокова геометрія колії та технічне обслуговування також мають значення.

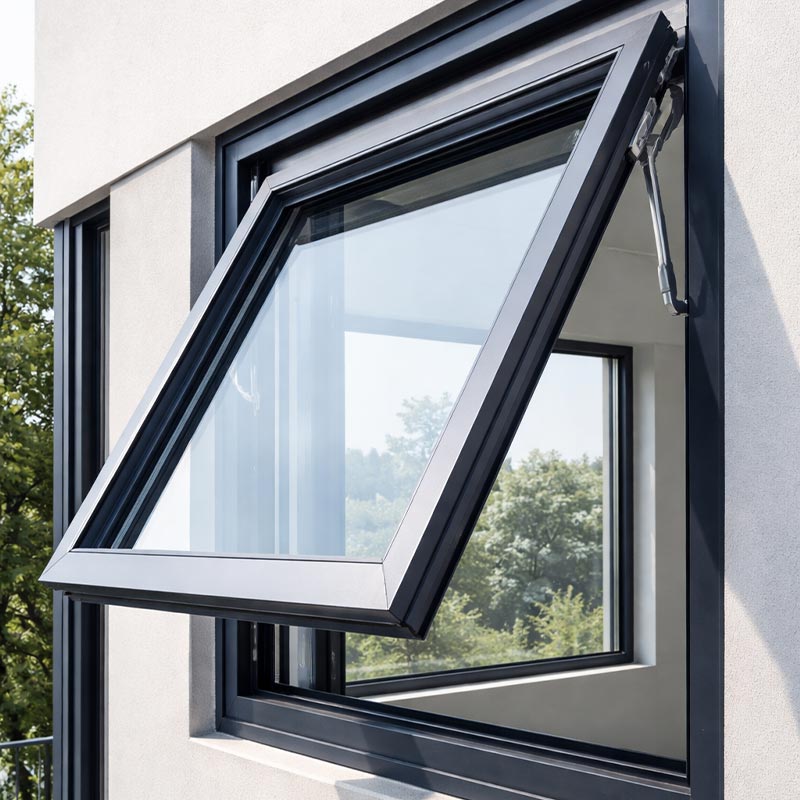

Тент і спеціалізовані конфігурації
Вікна з маркізою можуть бути практичними для контрольованої вентиляції та створювати особливий ритм фасаду. Спеціальні конфігурації також можуть поєднувати різні режими відкривання, такі як розсувні та стулкові функції, щоб відповідати складним плануванням приміщень.
Теплова продуктивність і погодний контроль
Теплові характеристики не визначаються лише алюмінієм. Важливе питання полягає в тому, як тепло переміщається крізь весь вузол і як рама, скло, ущільнювачі, прокладки та навколишня конструкція керують цим рухом.
Традиційний алюміній має високу провідність. Для будівель, які потребують покращених теплових характеристик, системи з термічно розбитими можуть переривати прямий провідний шлях через каркас за допомогою розділювача з низькою електропровідністю між частинами металевої секції. Для цієї мети зазвичай використовуються теплові бар'єри на основі PA66.
Чому терморозрив має значення
Основне призначення терморозриву – зменшити пряму теплопередачу через раму. Правильно сконструйована система також може покращити поведінку внутрішньої температури поверхні та зменшити ймовірність утворення конденсату за відповідних умов у приміщенні та на вулиці.
Однак ефективність терморозриву залежить не тільки від простого додавання ізоляційної стрічки. Геометрія теплового бар’єру, безперервність навколо кутів, дизайн країв скла, апаратні інтерфейси, глибина рами, ущільнювачі та монтаж – усе це впливає на реальний результат.
Стійкість до повітря, води та вітру
Погодні характеристики слід оцінювати як систему. Компресійні ущільнювачі, дренажні канали, прокладки, межі скління, регулювання тиску, кутові з’єднання та геометрія рами сприяють кінцевому результату.
Опір вітру також залежить від повної конфігурації. Жорсткість профілю, розміри скла, відстань між опорами, армування, кріплення та висота будівлі можуть суттєво змінити вимоги до конструкції. Тому специфікація продукту, яка не визначає контекст випробувань або проектування, повинна тлумачитися уважно.
| Область продуктивності | Ключові компоненти | Типовий інженерний фокус |
|---|---|---|
| Теплові | Термічний бар'єр, геометрія рами, скло, прокладка, ущільнювачі | Зменшити провідні та конвективні шляхи тепла |
| Герметичність | Прокладки, кутові з'єднання, обтиск фурнітури | Підтримуйте постійне ущільнення під час роботи та руху |
| Водонепроникність | Дренажні канали, водостічні шляхи, ущільнення, контроль тиску | Направте потрапляючу воду подалі від внутрішніх поверхонь |
| Опір вітру | Жорсткість профілю, скло, арматура, анкери | Контролюйте відхилення та підтримуйте безпечну роботу під навантаженням |
Для кліматично чутливих будівель цей комплексний підхід особливо важливий. Специфікація повинна пояснювати, які частини збірки сприяють необхідній продуктивності, а не подавати один ізольований показник продуктивності без контексту.
Скло, ущільнення, фурнітура та дренаж
Рама є лише частиною отвору. Скло, ущільнення, фурнітура та дренаж можуть визначити, чи готовий пристрій працює належним чином під час щоденного використання.
Конфігурація скла
По відношенню до профільної системи слід враховувати товщину скла, кількість стекол, ширину порожнини, вибір покриття, акустичну конфігурацію та вимоги безпеки. Більш важке скло збільшує навантаження на стулку та фурнітуру, тому сумісність слід перевіряти, а не припускати.
Наприклад, багатокамерний склопакет може покращити теплові та акустичні характеристики, але рама повинна мати достатню глибину скління та структурну ємність, щоб підтримувати вибране нарощування. Тому вибір скла має відбуватися разом із вибором рами.
Сальники та прокладки
Ущільнення підтримують контакт між компонентами, які потребують контрольованого розділення. Ущільнювальні системи на основі EPDM широко використовуються в архітектурі, оскільки вони пропонують корисні характеристики атмосферних впливів при правильному визначенні та встановленні.
Геометрія пломби також має значення. Прокладка має бути достатньо стиснута, щоб підтримувати безперервність, але не перевантажена до такої міри, що операція стає надмірно важкою. Кутове з’єднання, довжина прокладки, розташування швів і якість монтажу – все це сприяє надійності ущільнення.
Обладнання
Петлі, замки, ролики, ручки, обмежувачі, фрикційні упори, багатоточкові системи необхідно підбирати під розмір і вагу стулки. Потужність обладнання слід враховувати разом із робочою частотою та впливом навколишнього середовища.
Дренаж
Правильно дренована рама не намагається зробити кожну поверхню абсолютно сухою. Натомість він керує випадковою вологістю, направляючи воду контрольованими шляхами до зовнішніх точок викиду. Дренажні отвори не повинні залишатися закритими після виготовлення, обробки, монтажу та очищення.
- Сумісність скла:Підтвердьте товщину, вагу, глибину кишені та спосіб скління.
- Безперервність ущільнення:Перевірте кути, з’єднання, стиснення та доступ до заміни, де це можливо.
- Ємність обладнання:Підберіть фурнітуру до ваги, розмірів і частоти відкривання стулки.
- Дренажний шлях:Переконайтеся, що вода має визначений шлях до зовнішнього середовища.
Обробка поверхні та довготривалий зовнішній вигляд
Обробка поверхні є як візуальною, так і функціональною частиною алюмінієвої архітектурної системи. Оздоблення впливає на колір, текстуру, стійкість до впливу навколишнього середовища, здатність до очищення та сприйману якість готового фасаду.
Загальні підходи включають анодування, порошкове покриття, ефект термопередачі для створення деревного вигляду та покриття на основі фторуглероду для вимогливих зовнішніх застосувань. Кожен метод створює різний характер поверхні, і його слід вибирати відповідно до бажаного зовнішнього вигляду та умов навколишнього середовища.
Анодовані поверхні
Анодування створює контрольований оксидний шар на поверхні алюмінію. Він може створити металеву обробку та міцний архітектурний вигляд, зберігаючи візуальний зв’язок із основним алюмінієвим матеріалом.
Порошкове фарбування
Порошкове покриття забезпечує широку колірну гнучкість і широко використовується для сучасних житлових і комерційних фасадів. Він може підтримувати стандартні кольорові системи та оздоблення для конкретних проектів, коли підготовка основи, попередня обробка, затвердіння та якість покриття належним чином контролюються.
Ефект деревини
Технології термотрансферу можуть створювати візерунки, які нагадують деревину, зберігаючи алюмінієву основу. Цей підхід корисний, коли проект шукає більш теплий архітектурний вигляд без зміни базової матеріальної платформи.
Що потрібно перевірити?
| Варіант завершення | Візуальний персонаж | Корисна думка |
|---|---|---|
| Анодування | Металеві та архітектурні | Корисний там, де бажаний природний характер алюмінію |
| Порошкове фарбування | Широкий вибір однотонних кольорів і фактур | Підходить для багатьох житлових і комерційних кольорових програм |
| Термотрансфер | Деревний вигляд | Корисно для проектів, які поєднують сучасне обрамлення з більш теплими візуальними сигналами |
| Фторуглеродне покриття | Архітектурний зовнішній вигляд | Може розглядатися для більш вимогливого експонування фасаду, якщо правильно вказано |
Узгодженість кольорів також має значення, коли багато блоків встановлено на одному фасаді. Специфікація проекту повинна визначати тип оздоблення, стандартний колір, очікуваний блиск або текстуру та прийнятні критерії перевірки.
Відповідність систем для створення додатків
Різні типи будівель висувають різні вимоги до отворів. Замість того, щоб шукати одну універсальну конфігурацію, дизайнери повинні визначити домінуючі екологічні та експлуатаційні вимоги проекту.
Пріоритети часто включають денне світло, вентиляцію, акустичний комфорт, доступ для прибирання, температурний контроль і баланс між візуальними пропорціями та практичним використанням.
Багаторазове використання, більші розміри скла, координація фасаду, безпека, довговічність і постійний зовнішній вигляд можуть стати більш важливими.
Тиск вітру, кріплення, прогин конструкції, управління водними ресурсами та доступ для технічного обслуговування заслуговують на детальний інженерний огляд.
Насичене сіллю повітря підвищує важливість вибору матеріалу, підготовки поверхні, якості покриття, дренажу та стійкості обладнання до корозії.
Житлові міркування
Будинки зазвичай потребують таких отворів, якими легко керувати, чистити, провітрювати та обслуговувати. Спальні можуть виграти від акустичних міркувань, житлові зони можуть віддати перевагу більшим заскленим поверхням, а кухні чи ванні кімнати можуть вимагати практичної вентиляції. Ідеальна конфігурація залежить від приміщення, а не лише від категорії будівлі.
Комерційні міркування
Комерційні будівлі можуть мати більш часті цикли відкриття та вищі вимоги до координації. Багаторазове встановлення одного і того ж модуля робить узгодженість розмірів особливо важливою. Під час вибору системи слід обговорювати довговічність обладнання, доступність заміни та однорідність обробки.
Висотні та відкриті фасади
Зі збільшенням висоти будівлі та експозиції поведінка вітру та води стає більш важливою. Раму слід проаналізувати разом із розмірами скла, точками кріплення, стійками, фрамугами та конструкцією навколишніх стін. Також важливо узгодити зовнішній дренаж і внутрішню обробку, щоб отвір працював належним чином після встановлення.
Промислове середовище
На промислових об’єктах отвори можуть піддаватися впливу пилу, вологи, хімічних речовин, змін температури або інтенсивного очищення. У таких ситуаціях обробка поверхні, вибір ущільнення, захист обладнання та доступ до технічного обслуговування можуть стати важливішими, ніж декоративні елементи.
Як читати технічну специфікацію
Хороша технічна специфікація повинна зробити систему зрозумілою, не покладаючись на маркетингову мову. Покупці, архітектори, інженери та інсталятори повинні мати можливість визначити, що насправді постачається та до яких умов застосовуються заявлені характеристики.
| Специфікація Пункт | Що шукати | Чому це важливо |
|---|---|---|
| Сплав і відпустка | Точне позначення матеріалу | Забезпечує основу для розуміння механічної поведінки |
| Серія профілю | Номінальні розміри сімейства та перетину | Допомагає визначити рамну систему та доступний простір для скління |
| Нарощування скла | Товщина скла, порожнина, конфігурація | Безпосередньо стосується вимог до ваги, тепла, акустики та безпеки |
| Теплова конструкція | Терморозривний матеріал і конфігурація | Показує, як здійснюється кондуктивний теплообмін |
| Продуктивність повітря та води | Перевірена або специфікована продуктивність із чіткими умовами | Уникає тлумачення окремих чисел без контексту |
| Опір вітру | Клас, розрахунковий тиск або еквівалентна тестова основа | Пов’язує систему з експозицією проекту та структурними вимогами |
| Закінчити | Процес нанесення покриття або анодування та контроль кольору | Визначає очікування щодо зовнішнього вигляду та обробки поверхні |
Попросіть креслення розрізів
Розділ профілю є одним з найбільш корисних документів для технічного порівняння. Він може виявити, чи є у продукті термокамери, де сидить скло, як працюють ущільнення, де проходять дренажні канали та скільки місця доступно для обладнання.
Запитайте, що описують показники ефективності
Числа цінні лише тоді, коли їх контекст зрозумілий. Термічний коефіцієнт може описувати окрему секцію, нарощування скління або повну збірку. Класифікація водонепроникності або вітростійкості може бути пов’язана з певною конфігурацією випробувань. Тому технічні специфікації повинні пояснювати випробуваний або розрахований стан, а не подавати цифри без еталонної конфігурації.
Відокремте стандартні функції від опцій для конкретного проекту
Деякі характеристики є стандартними для сімейства продуктів, а інші залежать від вимог проекту. Чітка специфікація повинна розрізняти стандартні варіанти профілів, доступні конфігурації скла, варіанти обробки, пакети фурнітури та індивідуальні розміри.
Поширені помилки в специфікаціях і інсталяції
Багато проблем з продуктивністю не викликані самим фундаментальним матеріалом. Вони виникають через невідповідність компонентів, нечіткі специфікації, поганий контроль виготовлення або деталі встановлення, які не були узгоджені з віконною та дверною системою.
- Вибір лише за зовнішнім виглядом:Тонка рама може виглядати привабливо, але потребує достатньої структурної ємності для передбаченого розміру скла та навантаження на навколишнє середовище.
- Ігнорування ваги скла:Більш важке скління змінює навантаження на стулку та може вплинути на вибір фурнітури, петлі, ролики та прогин рами.
- Обробка номеру серії як рейтингу продуктивності:Один і той же номінальний ряд може містити різні конструктивні та теплові конфігурації.
- Недооцінка водовідведення:Дренажний шлях може бути заблокований герметиком, сміттям, неправильною обробкою або помилками встановлення.
- Використання невідповідного обладнання:Фурнітура повинна відповідати розмірам отвору, вазі стулки, робочій частоті та експозиції.
- Пропуск узгодження встановлення:Навіть добре сконструйований блок може працювати погано, якщо межа периметра не загерметизована належним чином, закріплена та дренажна.
- Порівняння назв обробки замість специфікацій:Два покриття з однаковими назвами кольорів можуть мати різні вимоги до процесу та зовнішні характеристики.
- Покладаючись на розпливчасту мову довговічності:Твердження на кшталт «дуже міцний» або «довговічний» є менш корисними, ніж визначена інформація про матеріал, обробку, тестування та технічне обслуговування.
Установка є частиною системи
Отвір повинен бути встановлений таким чином, щоб його рама була правильно вирівняна, механічно закріплена та інтегрована в конструкцію стіни. Периметральні шви вимагають відповідних матеріалів і деталей, щоб контролювати рух і вологість.
Вирівнювання особливо важливо для розсувних і багатоточкових систем. Рама, яка трохи виходить за раму, може призвести до нерівномірного стиснення, передчасного зносу обладнання або ускладнень у роботі. Тому перед початком роботи слід визначити допуски для встановлення.
Чому точне виробництво має значення
Екструзія - це лише початок процесу виробництва. Архітектурні відкриття зазвичай включають різання, обробку з ЧПУ, свердління, обробку кутів, підгонку, скління, герметизацію, обробку поверхні, перевірку та пакування. Кожен етап може вплинути на остаточне складання.
Узгодженість розмірів особливо важлива, оскільки вікна та двері містять багато взаємодіючих компонентів. Якщо положення отвору, довжина розрізу, кутове з’єднання або кишеня для скла є невідповідними, проблема може з’явитися пізніше як проблема з апаратним забезпеченням, проблема вирівнювання, проблема з ущільненням або регулювання встановлення.
Контроль екструзії
Екструдовані профілі повинні зберігати заплановану геометрію перетину в межах визначених допусків. Узгодженість стає більш важливою, коли профілі з’єднуються у великі вузли або коли кілька блоків повинні візуально вирівнятися по всьому фасаду.
Обробка з ЧПУ
Обробка з комп’ютерним керуванням може покращити повторюваність отворів у фурнітурі, дренажних елементів, положень ручок, кутових інтерфейсів та інших критичних операцій. Цінність механічної обробки полягає не просто в автоматизації, а й у повторюваному контролі та перевірці процесу.
Якість збірки
Монтажні групи повинні розуміти зв’язок між розмірами рами, ущільнювачами, склом, фурнітурою та дренажем. Правильне розміщення компонентів може бути таким же важливим, як і якість компонентів. Неправильно встановлена прокладка преміум-класу все одно є дефектом установки.
Пункти огляду
- Вхідна перевірка матеріалів:Перевірте вказаний сплав, розміри профілю та видимий стан матеріалу.
- Перевірка обробки:Перевірте важливі отвори, прорізи, дренажні отвори та розміри відповідно до затверджених креслень.
- Перевірка складання:Перевірте вирівнювання кутів, встановлення фурнітури, безперервність герметизації та підтримку скла.
- Функціональна перевірка:Повторно використовуйте репрезентативні блоки, щоб підтвердити плавний рух і блокування.
- Завершити перевірку:Перегляньте колір, зовнішній вигляд покриття, подряпини, сліди від обробки та видимі дефекти поверхні.
Дисциплінований виробничий процес створює міцніший зв’язок між технічними специфікаціями та тим, що надходить на будівельний майданчик. Цей зв’язок особливо цінний для проектів із повторюваними модулями або суворим узгодженням фасадів.
Практична система вибору
Систематичний процес відбору може зробити роботу специфікації більш чіткою та зменшити ризик недогляду критичної вимоги.
- Визначте середовище будівлі:Визначте клімат, експозицію, висоту будівлі, орієнтацію, вологість, вплив солі та умови очищення.
- Визначте функцію відкриття:Вирішіть, чи має найвищий пріоритет вентиляція, великі прозорі отвори, компактний рух, безпека, доступ або акустичний контроль.
- Визначте вимоги до скління:Встановіть товщину скла, кількість стекол, характеристики безпеки, акустичні цілі та очікувану вагу одиниці.
- Визначте структурні вимоги:Перегляньте розміри отвору, вітрове навантаження, проліт, анкерне кріплення та очікувані робочі сили.
- Визначте теплові вимоги:Визначте, чи потрібна конфігурація з термічним розривом, і узгодьте її з системою скління.
- Визначте обробку поверхні:Виберіть анодування, порошкове покриття, зовнішній вигляд деревини або інше вказане покриття відповідно до впливу навколишнього середовища та архітектурного наміру.
- Визначте обладнання:Підберіть петлі, замки, ручки, ролики, стійки та іншу фурнітуру до розміру стулки та частоти роботи.
- Огляд встановлення:Перевірте межі між стінами, анкерні кріплення, прокладки, з’єднання по периметру, дренаж і доступ до регулювання.
- Перегляньте документацію:Переконайтеся, що креслення, специфікації, критерії перевірки та затверджені зразки обробки відповідають виробничому замовленню.
Для проектних команд, які порівнюють системи, корисна матриця оцінки може зосередити обговорення на вимірних характеристиках, а не на загальних описах продукту.
| Категорія оцінки | Ключове питання | Бажані докази |
|---|---|---|
| матеріал | Чи чітко визначені сплав і загарт? | Технічна специфікація матеріалу |
| Профіль | Чи відповідає секція розміру отвору та навантаженню? | Креслення розрізу та дані про проектування |
| Скління | Чи може система підтримувати необхідне накопичення скла? | Розміри кишені для скління та дані про навантаження |
| Теплові | Чи підходить теплова стратегія для будівлі? | Деталі системи та дані про теплові характеристики |
| Погода | Як управляють повітрям і водою? | Схема ущільнення, проект дренажу та дані випробувань |
| Обладнання | Чи сумісна операційна система зі стулкою? | Графік апаратного забезпечення та навантаження |
| Закінчити | Чи відповідає обробка поверхні навколишньому середовищу? | Специфікація обробки та стандарт перевірки |
| монтаж | Чи можна встановити та налаштувати пристрій послідовно? | Деталі встановлення та опис методу |
Найкорисніша специфікація — це та, яку можуть зрозуміти команди з проектування, закупівель, виробництва, контролю якості та монтажу, не вимагаючи різних інтерпретацій на кожному етапі.
Коли налаштування має сенс
Індивідуальні конфігурації можуть бути корисними, коли стандартні модулі не повністю відповідають вимогам проекту. Загальні області налаштування включають розміри профілю, розмір отвору, конфігурацію скла, комбінації фурнітури, обробку, колір, конструкцію з терморозривом і спеціальні деталі інтерфейсу.
Налаштування все одно має контролюватися задокументованим технічним процесом. Індивідуальний продукт потребує затверджених креслень, визначених допусків, чітких вимог до матеріалів і послідовного методу перевірки. Налаштування є найбільш ефективним, коли воно вирішує реальні вимоги проекту, а не додає складності без функціональної вигоди.
Роль технічного зв'язку
Хороший зв’язок між командою проекту та виробником може запобігти проблемам, яких можна уникнути. Важлива інформація включає розміри отворів, технічні характеристики скла, очікуваний вплив навколишнього середовища, пріоритети продуктивності, бажану роботу, вимоги до обробки, обмеження щодо встановлення та відповідні місцеві стандарти.
Чіткі запитання часто дають кращі відповіді, ніж широкі запити. Якщо запитати перетин профілю, марку сплаву, діапазон скління, тип фурнітури, матеріал ущільнення, процес обробки поверхні та застосовну класифікацію продуктивності, то це стане більш корисною технічною розмовою, ніж просто запитати, чи є продукт «високої якості».
FAQ
Наступні запитання стосуються загальних технічних міркувань при виборі та специфікації сучасних алюмінієвих архітектурних отворів.
Що робить алюміній придатним для сучасних архітектурних вікон і дверей?
Алюміній поєднує в собі відносно невелику конструкційну вагу з корисною механічною міцністю, відмінною гнучкістю при екструзії, стабільністю розмірів і широким діапазоном варіантів обробки поверхні. Ці властивості дозволяють виробникам створювати детальні профільні секції, які інтегрують скляні кишені, камери, ущільнення, дренажні шляхи та апаратні інтерфейси.
Чи завжди 6061-T6 кращий за 6063-T5?
№ 6061-T6, як правило, забезпечує вищу механічну міцність, тоді як 6063-T5 широко підходить для архітектурної екструзії та виготовлення детального профілю. Відповідний сплав залежить від структурних вимог, геометрії перетину, потреб виготовлення та передбачуваного застосування.
Про що мені говорить серійний номер кадру?
Серійний номер зазвичай визначає сімейство профілів або номінальний розмір рами в конкретній системі. Це корисно для організації та порівняння, але його не слід розглядати як універсальний рейтинг продуктивності, оскільки сплав, товщина стінки, конструкція камери, скління, фурнітура та умови тестування можуть відрізнятися.
Чому в алюмінієвих рамах використовуються терморозриви?
Термічний розрив перериває прямий провідний шлях через металевий каркас. Це може покращити теплові характеристики та допомогти контролювати температуру внутрішньої поверхні, якщо вся система правильно сконструйована з відповідним склінням та герметизацією.
Який спосіб відкривання найкраще підходить для вентиляції?
Немає єдиної найкращої конфігурації для кожної кімнати. Конструкції стулок і тентів можуть забезпечувати пряму вентиляцію, тоді як розсувні системи можуть бути більш придатними, якщо доступний проміжок відкривання обмежений. При виборі слід враховувати потік повітря, планування приміщення, доступ для прибирання, вплив погодних умов і робочі звички.
Наскільки важливий вибір скла?
Скло є однією з найважливіших частин повного отвору. Його товщина, вага, конфігурація скла, характеристики безпеки та теплові та акустичні властивості впливають на дизайн рами, вибір фурнітури, сумісність із склопакетами та загальну продуктивність.
Чи можна налаштувати колір поверхні?
Багато алюмінієвих архітектурних систем підтримують широкий діапазон кольорів і оздоблення. Залежно від вибраної обробки, налаштування можуть включати стандартні архітектурні кольори, металеві ефекти, зовнішній вигляд деревини та кольорові посилання на конкретний проект.
Що потрібно перевірити перед початком виробництва?
Перевірте схвалену профільну систему, сплав і загартування, розміри отворів, нарощування скління, фурнітуру, ущільнювачі, дренажні пристрої, оздоблення, посилання на колір, допуски, монтажні інтерфейси та відповідні вимоги до продуктивності. Затверджені креслення повинні відображати остаточну конфігурацію виробництва.
Чи можуть великі засклені отвори використовувати ту саму систему, що й менші житлові вікна?
Не обов'язково. Більші отвори пред’являють інші вимоги до конструкції та обладнання, особливо коли скло стає важчим або посилюється вплив вітру. Великі збірки слід переглядати, використовуючи їх фактичні розміри, навантаження, геометрію профілю, армування, скління та умови кріплення.
Як слід оцінювати погодні характеристики?
Повітронепроникність, водонепроникність і стійкість до вітру слід розглядати разом із повною збіркою. Перегляньте ущільнювачі, кутові з’єднання, дренажні шляхи, геометрію профілю, скління, стиснення апаратного забезпечення, монтажні інтерфейси та умови, за яких були досягнуті будь-які заявлені результати випробувань.
Чому якість монтажу так важлива?
Встановлення визначає, чи може інженерний каркас правильно функціонувати у фактичній будівлі. Вирівнювання, анкери, з’єднання по периметру, дренаж, опора для скління та налаштування фурнітури – усе це впливає на роботу та погодні характеристики. Добре спроектований продукт все одно може працювати недостатньо, якщо інсталяція непослідовна.
Яку інформацію повинен отримати виробник для індивідуального проекту?
Корисна інформація про проект включає розміри отворів, тип будівлі, вплив навколишнього середовища, бажаний стиль отвору, конфігурацію скла, структурні вимоги, теплові очікування, оздоблення та колір, параметри обладнання, обмеження встановлення та відповідні технічні стандарти.
Створення кращих можливостей завдяки кращим специфікаціям
Виконання сучасного фасадного отвору є результатом багатьох взаємопов’язаних рішень. Алюміній забезпечує адаптовану структурну платформу, але кінцевий результат також залежить від конструкції профілю, вибору сплаву, скління, термічного розділення, ущільнень, фурнітури, дренажу, обробки поверхні, точності виготовлення та встановлення.
Тому продумана специфікація починається з фактичних будівельних умов. Після розуміння цих умов стає легше вибрати конфігурацію отвору, визначити відповідне сімейство рам, скоординувати систему скління, визначити необхідні погодні та теплові характеристики та встановити точки перевірки, необхідні під час виробництва та встановлення.
Цей підхід також створює кращу комунікацію в рамках проекту. Архітектори можуть пояснити задум проекту, інженери можуть визначити вимоги до продуктивності, групи закупівель можуть порівняти технічні конфігурації, виробники можуть підготувати точні виробничі документи, а монтажники можуть працювати з чітким набором деталей інтерфейсу.
Для проектів, які вимагають поєднання конструктивних характеристик, чистих архітектурних ліній, захисту від погодних умов, гнучкої обробки та практичної тривалої експлуатації, ретельно розроблені алюмінієві системи забезпечують універсальну основу. Ключовим є не вибір найскладнішої конфігурації, а вибір конфігурації, яка відповідає будівлі, навколишньому середовищу та тому, як люди використовуватимуть простір.
Потрібна технічна конфігурація для вашого проекту?
Для вибору профілю для конкретного проекту, конфігурації отвору, сумісності скління, обробки поверхонь і індивідуальних архітектурних вимог,зв'яжіться з намищоб обговорити технічні деталі з командою виробника.
